Công cụ tính cầu phân áp online

Công cụ tính nhanh

Tính cầu phân áp online nhanh nhất, bạn chỉ cần nhập 3 giá trị và nhấn nút để có kết quả ngay.

Phần mềm hỗ trợ tự động đổi nhanh đơn vị:

• 0.001Ω nhập là 1m
• 1000Ω nhập là 1k
• 1000000Ω nhập là 1M

Công cụ tính cầu phân áp

Tính V

V

Tính R1

Ω

Tính R2

Ω

Tính V2

V

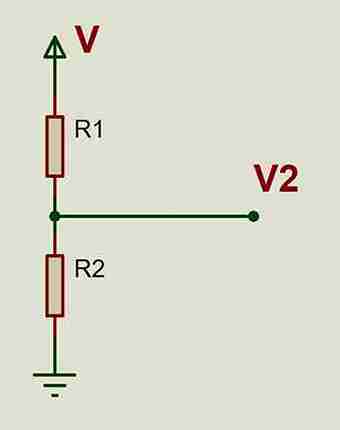

Mạch cầu phân áp là gì?

Mạch cầu phân áp hoặc cầu chia áp là mạch điện gồm 2 điện trở mắc nối tiếp với nhau.

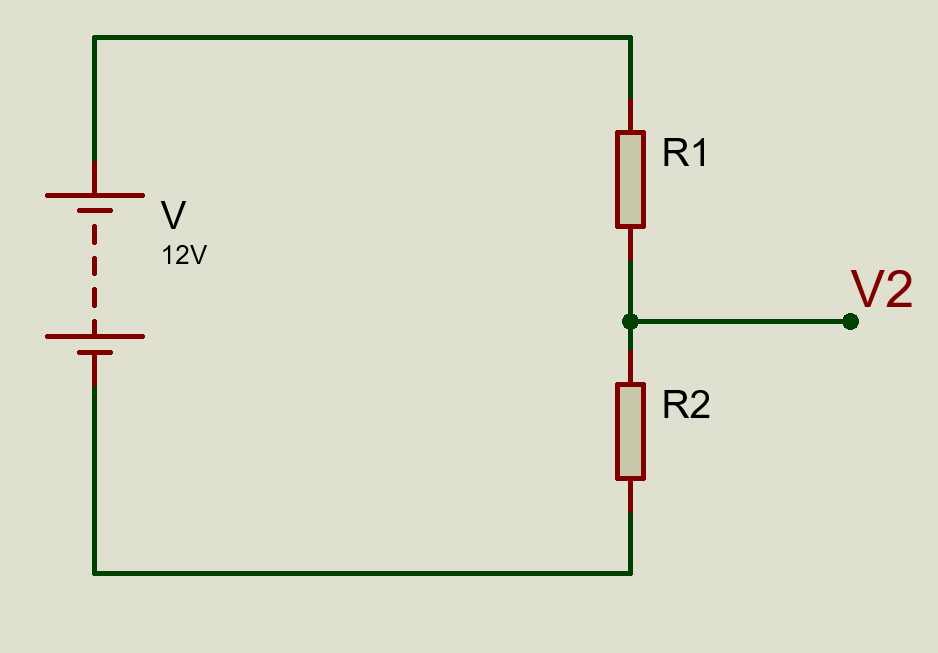

Mạch điện gồm hai điện trở mắc nối tiếp

Giá trị V2 là giá trị cần tính và là điện áp đưa ra để sử dụng cho mục đích thiết kế của từng loại mạch.

Ứng dụng mạch cầu phân áp

Một số ứng dụng của mạch cầu chia áp như sau:

• Đo giá trị của cảm biến: Như cảm biến nhiệt độ thì giá trị điện trở sẽ thay đổi theo nhiệt độ làm thay đổi điện áp và từ đó biết được nhiệt độ là bao nhiêu.
• Các nút vặn điều khiển trên một số thiết bị cũng ứng dụng cầu phân áp để phát hiện người dùng vặn nút đến đâu.
• Trong mạch một số thiết bị bảo vệ điện áp cao hoặc thấp sẽ hạ ạp xuống thấp nhằm bảo vệ vi điều khiển không bị hư.
• Làm điện áp tham chiếu cho một số loại IC hoạt động
• Dùng để đo giá trị điện áp, điện trở, dòng điện…

Lưu ý: Cầu phân áp không thể giảm điện áp để cấp cho tải được

Công thức tính mạch cầu phân áp

Thông số mạch điện

Theo hình Mạch điện gồm hai điện trở mắc nối tiếp

• U: Điện áp tổng đặt trên R₁ và R₂
• I: Dòng điện tổng qua R₁ và R₂
• R: Tổng trở của đoạn mạch

Tương tự U₁ và I₁ tương ứng cho R₁, U₂ và I₂ tương ứng cho R₂

Tìm công thức tính cầu chia áp

Điện áp tại R2 là:

$$U_{2}=I_{2}*R_{2}$$

Vì R1 và R2 nối tiếp với nhau nên:

$$I=I_{1}=I_{2}$$

$$⇒U_{2}=I*R_{2}$$

$$⇒U_{2}=\frac{U}{R}*R_{2}$$

Mà: $$R=R_{1}+R_{2}$$

$$⇒U_{2}=\frac{U}{R_{1}+R_{2}}*R_{2}$$

Ví dụ tính mạch cầu phân áp

Ví dụ: Trong board mạch tủ lạnh LG có mạch phát hiện điện áp cao và thấp như sau. Điện áp sau cầu chỉnh lưu khoảng 300v sẽ được đưa vào mạch cầu phân áp để báo về cho vi điều khiển biết điện áp thấp hay cao từ đó đưa lệnh chay và bảo vệ phù hợp.

Mạch được thiết kế như sau hình:

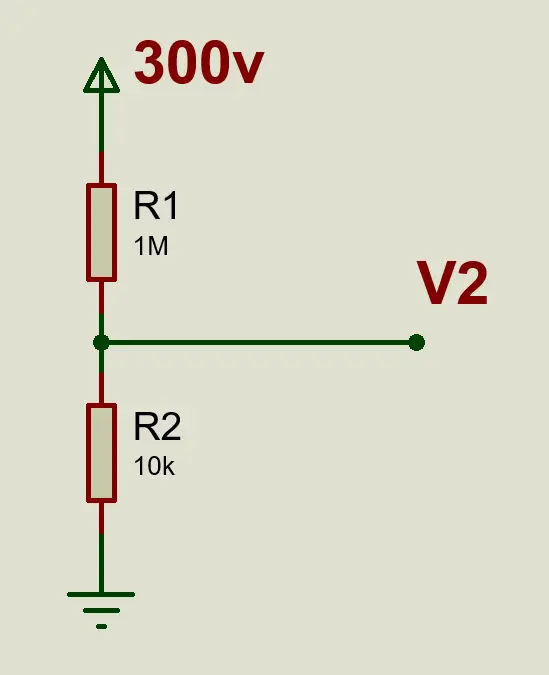

Ví dụ mạch cầu phân áp

Áp dụng công thức ở trên:

$$U_{2}=\frac{U}{R_{1}+R_{2}}*R_{2}$$

$$=\frac{300}{1000000+10000}*10000$$

$$=\frac{300}{1010000}*10000$$

$$=2.97(V)$$

Vậy điện áp U2 báo về vi điều khiển là 2.97v.

Hoặc ta dùng công cụ tính cầu phân áp online ở trên để tính nhanh bằng cách nhập:

• U  300
• R1 1M
• R2 10k
• Sau đó bấm Tính V2 thì sẽ hiện ra kết quả 2.97

Vậy khi sửa chữa ta đo khác số vol như vậy ta sẽ biết đang bị hư hỏng phần đó.
